Jede Schraube hat einen bestimmten Einsatzzweck, gepaart mit der passenden Mutter. Hier geht es um Zugfestigkeit und Streckverhältnis, also der Festigkeitsklasse.

Für die Veranschaulichung hier ein Bild mit einer Schraube und einer dazu passenden Mutter. Die Festigkeitsklassen beider stimmen hier überein. Die Angaben wollen wir uns nun genauer anschauen. Zur Information: Hier geht es ausschließlich um Stahlschrauben. Plastik-, Messing,- Aluschrauben und andere Spezialschrauben sind etwas abweichend.

Angaben bei Schrauben / Bezeichnungen Beispiel von Angaben bei Schrauben

Angaben bei Schrauben / Bezeichnungen
Beispiel von Angaben bei Schrauben

Zylinderschraube DIN 912 M5x30 8.5

Die Bezeichnungen von Muttern sind ähnlich, im letzten Block (Häteklasse), wird hingegen nur eine Zahl genannt.

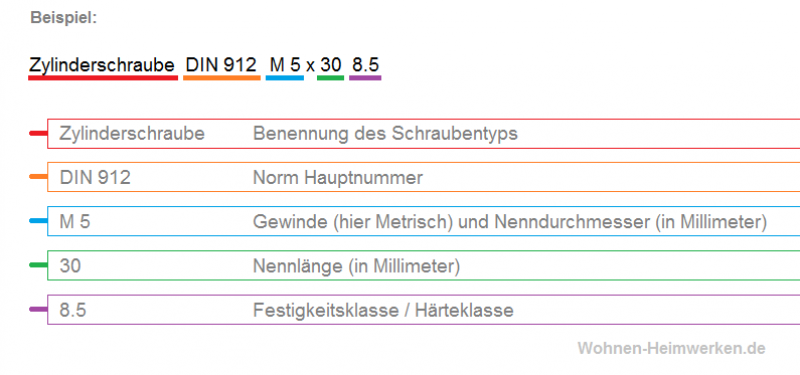

Im obigen Bild siehst du die Aufschlüsselung der einzelnen Bezeichnungen. Beim Schraubenkauf können die einzelnen Angaben natürlich abweichen.
Der letzte Beitrag beschäftigte sich mit dem Gewinde. Hier nachlesen: Gewindearten und Bezeichnungen.

Es soll in diesem Beitrag um die Festigkeitsklasse/Härteklasse gehen.

Bezeichnung für Härteklassen / Festigkeitsklassen von Muttern und Schrauben

Schauen wir uns die Schraube und dazugehörige Mutter genauer an:

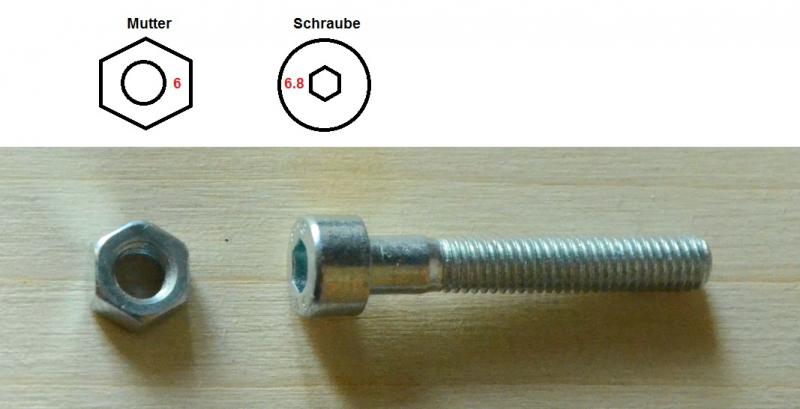

Mutter/Schraube Angaben zur Festigkeit

Mutter/Schraube Angaben zur Festigkeit

Die Schraube:

hat die Angabe 6.8

Die erste Zahl gibt 1/100 (ein Hundertstel) der Mindestzugfestigkeit in N/mm2 (Newton pro Quadratmillimeter) an.
In unserem Beispiel also 600 N/mm2

Die zweite Zahl gibt das Streckgrenzverhältnis an.
In unserem Beispiel 6x8=48, welches 1/10 der Mindestsreckgrenze ist. Also 480 N/mm2.

Die Mutter:

hat die Angabe 6

Auch dies sind 1/100 in N/mm2. Diese Angabe wird auch Nennprüfspannung genannt.
In unserem Beispiel also 600 N/mm2. Die dazu passende Schraube hat die Angabe 6.8.

Streckgrenze und Dehngrenze

Ab der Schraubenfestigkeitsklasse 8.8 wird anstelle der Mindeststreckgrenze die Dehngrenze von 0.2% angegeben. Dies ist aufgrund des Werkstoffverhaltens so.
