Bei meinen Erfahrungen seit 2018 gab es bereits die ein und andere Schreckmomente, Komponentenzerstörungen und auch fast einen Brand. Letzteres lag hingegen an billigen Komponenten.
Lesetipp: Hochwertige Laderegler von Victron die ich nutze
Schauen wir uns nun die einzelnen Absicherungen unserer Komponenten der Photovoltaikanlage an.
DC: Photovoltaikmodule Sicherungen
Bei den Modulen haben wir gleich mehrere Komponenten, die wir zur Sicherung brauchen.Zum einen die Erdung der Module. Hier kann es sich zum einen um den Blitzschutz handeln, zum anderen die Anlage (mit ihren leitenden Metallteilen) als Berührungsschutz und zum ableiten von Fehlströmen defekter Module.
Es ist daher immer gut, die Modulhalterung mittels Erdungsstab zu erden. Hier reicht i.d.R. ein 6 Quadrahtmillimeter Kabel aus.
Weiterhin habe ich einen Blitzschutz in den DC-Leitungen verbaut, der Blitzeinschläge gegen Erde ableitet. Diese Blitzschutzschalter gibt es für die Hutschiene und werden im DC-Sicherungskasten verbaut.

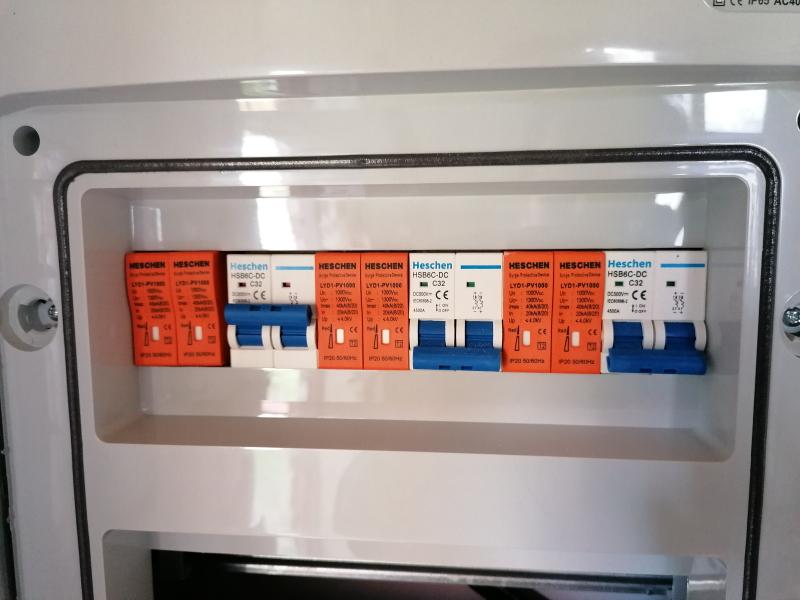

DC Leitungsschutzschalter und Blitzschutz
Bild(er) von Amazon.de / Werbung
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks. Mehr ansehen
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks. Mehr ansehen
Auch die Leitungen abzusichern ist von Vorteil. Zum einen können wir die PV-Anlage mit einem Leitungsschutzschalter ganz einfach abschalten, zudem sollen diese DC-Trennschalter auch die Leitungen vor zu hohem Strom schützen. Wichtig ist, DC-Leitungsschutzschalter zu verwenden, da diese mögliche Lichtbögen (bei hoher Spannung) trennen bzw. löschen können. AC-Leitungsschutzschalter sind in der Regel nicht geeignet, da AC (Wechselstrom) durch den Spannungswechsel mögliche Lichtbögen selbst unterbricht.
Bild(er) von Amazon.de / Werbung
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks. Mehr ansehen
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks. Mehr ansehen
Diese Komponenten gehören in den DC-Sicherungskasten. Oftmals auch als GAK (Generatoranschlusskasten) bezeichnet.
Meinen habe ich dir einmal verlinkt.
Achte bei der Größe des Sicherungskastensdarauf, dass die verschiedenen Automaten oftmals 2-DIN Steckplätze belegen.
DC: Schmelzsicherung für die Batterien
Batterien können hohe Ströme liefern. Im Falle eines Kurzschlusses deiner Anlage oder auch Fehler von Komponenten, muss die Batterie selbst unbedingt eine passende Sicherung erhalten.Hier kann man zwar auch wieder auf Leitungsschutzschalter für die Hutschiene zurückgreifen, jedoch sollte die Sicherung so nah wie möglich an der Batterie sitzen.
Die Schmelzsicherung hat hier mehrere Vorteile. Zum einen ist die Kontaktierung über Ringkabelschuhe oftmals besser, zum anderen ist diese Lösung auch die günstigste und sichere Variante. Bei entsprechend dicken Kabeln, kommst du ohnehin nicht darum, Ringkabelschuhe und Schmelzsicherungen zu verwenden.
Bild(er) von Amazon.de / Werbung
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks. Mehr ansehen
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks. Mehr ansehen

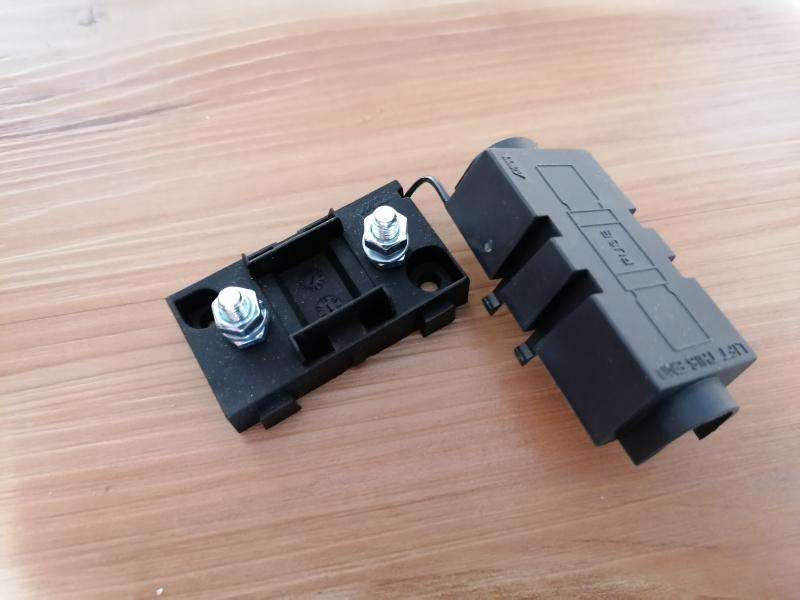

Halterung für DC Schmelzsicherung
Die Kabel sollten hier den maximal Strom der genannten Komponenten aushalten. Und etwas kleiner sollte dann die Sicherung ausfallen.
Nutze zur Dimensionierung der Kabel einen Kabelquerschnittsrechner, welchen du im Internet findest. Ganz wichtig: Achte darauf, dass du diesen Kabelquerschnittsrechner auch mit DC, also Gleichstrom, rechnen lassen kannst.
Bild(er) von Amazon.de / Werbung
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks. Mehr ansehen
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks. Mehr ansehen
Zum abschalten der Batterie, kann auch ein Batterietrennschalter genutzt werden.

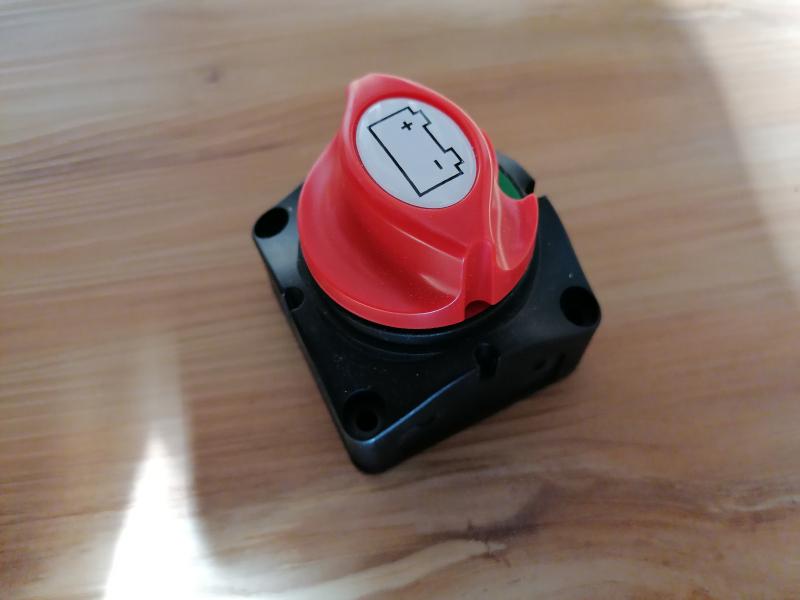

Batterie Trennschalter
AC: Sicherungen von Wechselstrom
Von den Batterien gehen wir nun an den Wechselrichter. Dieser gibt uns 230V 50Hz Wechselstrom für unsere AC-Verbraucher aus.Vom Wechselrichter müssen wir in den Sicherungskasten, wo wir verschiedene AC Automaten verbauen müssen.

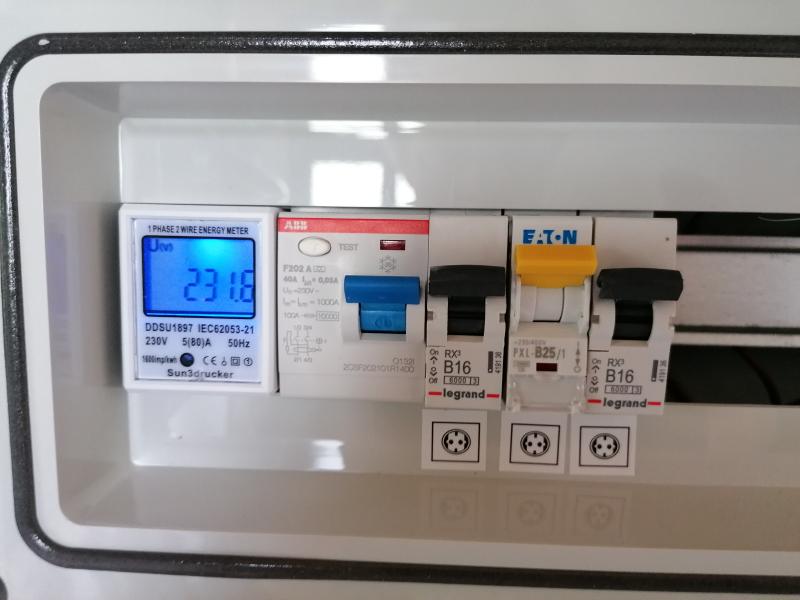

AC Automaten: Zähler, Personenschutzschalter, Leitungsschutz
Bild(er) von Amazon.de / Werbung
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks. Mehr ansehen
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks. Mehr ansehen
Als Nächstes benötigen wir die Leitungsschutzschalter, die unsere AC-Leitung zu den Steckdosen absichert.
Hier gibt es die einfache Faustformel: 10A Sicherung für 1,5 Quadrahtmillimeter Leitungen, 16A Sicherungsautomaten für 2,5 Quadrahtmillimeter. Auch entscheidend sind die Kabellängen.
Nutze auch hierfür wieder einen Kabelquerschnittsrechner. Diesmal für AC (Wechselstrom).
Wenn du weitere Fragen zum Thema hast, schreibe unten einfach einen Kommentar. Lies auch die weiteren Themen, rund um die Photovoltaikanlage hier: Photovoltaik von A bis Z
