Schon mehrere Fragen erreichten mich, welche Spannung denn die sinnvollste für eine kleine Insel-Solaranlage wäre. Darauf gehe ich in diesem Artikel genauer ein und zeige außerdem, welche Angaben dazu vom Laderegler wichtig sind.

Inhaltsverzeichnis:Je nach Nutzung und Größe der eigenen Insel-Anlage ergibt sich die ideal dafür geeignete Spannung. Hier möchte ich alle gängigen Spannung für unsere kleinen und großen Insel-Solaranlagen mal genauer Hinterleuchten. Vor allem, für wen sich welche Spannung empfiehlt.

Hinweis: die im Beitrag genannten Akkus sind natürlich 12V Blei Akkus. Auch als Solarakkus oder Kfz. Versorgungsbatterie bekannt.

Unterschiede der einzelnen Photovoltaikanlagen

Die Spannung der Anlage ergibt sich daraus, wie du deine Akkus zusammenschaltest. Reihenschaltung oder Parallelschaltung bzw. die Kombination.
Um über 12V zu kommen ist es in der Regel notwendig, mehrere Akkus in Serie (Reihenschaltung) zu schalten.
Zusammengefasst kann man vorab schonmal sagen, dass die Leitungsverluste und Kabelquerschnitte (in der Regel) kleiner werden, je mehr Spannung wir nutzen.
Bild(er) von Amazon.de / Werbung
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks.
Mehr ansehen


Viele Verbraucher aus dem Bereich Kfz. und Campingbedarf sind auf das 12V ausgelegt. Die Palette der Geräte ist groß. Verwendest du eine höhere Spannung, muss ggf. runter geregelt werden.
Eine hohe Spannung eignet sich hingegen zum Übertragen längerer Wege ohne die hohen Verluste, zudem mit dünneren Kabeln bei gleicher Wattzahl.
Das System ist also abhängig davon, was du betreiben möchtest.


Kurzes Beispiel meiner Insel-Solaranlagen:
Meine kleine Inselanlagen in der Garage ist 12V, da LED-Leisten, Minikühlschrank und (Kfz-) Radio direkt angeschlossen werden können. Die Anlage im Garten, die auch mit der Wohnung verbunden ist, sitzt längere Kabelwege. Da habe ich mich für 24V entschieden.


Mehr Spannung als 48V?
Auch das ist natürlich möglich. Die Verluste und Leitungsquerschnitte verringern sich dadurch weiter. Nachteilig ist die Reihenschaltung mehrerer Speicherakkus und auch die dafür benötigte, oft sehr teure, Hardware. Laderegler für ab 48V kosten meist 200 Euro und mehr. Ähnliches gilt auch für die Wechselrichter.


Das Problem von hoher Spannung:
Jede Photovoltaikanlage wurde für einen bestimmten Zweck gebaut. Je höher die Systemspannung ist, desto geringer sind Verluste - auch die Kabel können oft dünner sein als bei einer niedrigen Systemspannung (bspw. 12V).
Die Kosten der Komponenten steigt jedoch. Kleinverbraucher wie LEDs oder Geräte aus dem Campingbedarf, benötigen zum Anschließen erst ein Spannungswandler zum Heruntersetzen der Spannung. Diese werden auch StepDown genannt. Ebenfalls gibt es z.b. kleine Umwandler von 24V auf 12V, 48V auf 12V oder auch umgedreht 12V auf 24V.

Bild(er) von Amazon.de / Werbung
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks.
Mehr ansehen



Berechnungsformel Watt und Kabelquerschnitt:
Merke dir die Formel des Ohmschen Gesetzes (U = R x I)
I (Stromstärke in Ampere) = U (Spannung in Volt) geteilt durch R (Widerstand in Ohm).
Der Leitungsquerschnitt berechnet sich aus Stromstärke (Ampere), Spannung, Material und Länge des Kabels. Mit steigender Spannung wird die Stromstärke geringer. Der Widerstand steigt mit der Kabellänge und Temperatur.

Beispiel: 50 Watt Gerät: Bei 12V fließen 4,16 Ampere
Beispiel: 50 Watt Gerät: Bei 24V fließen 2,08 Ampere

Hier ein Beitrag, um den Kabelquerschnitt zu berechnen.

Das 12V Insel-Solaranlage System

Mein absoluter Favorit für Kleinstanlagen, ohne oder mit kleinem 230V Wechselrichter.
Dem 12V System kommen die geringen Anschaffungskosten zugute. Auch gibt es eine sehr große Auswahl an Verbrauchern, die wir direkt anschließen können. Zu finden im Kfz- und Camping-Bereich.

Dazu habe ich hier einen Artikel verfasst: Solar-Autakt: Geräte für 12V und 24V

Die Schaltung eines 12V Systems ist ebenfalls sehr simpel. Einen Kfz- oder Solarakku ist ausreichend. Weitere Akkus können Parallel geschaltet werden, um die Kapazität zu erhöhen.

Auch kannst du mehrere Laderegler für mehrere Solarmodule nutzen, dabei trotzdem einen gemeinsamen Akku laden.

Parallelschalten von Batterien:
Der Pluspol der einen Batterie, an den Pluspol der anderen. Minuspol der einen an Minuspol der anderen.

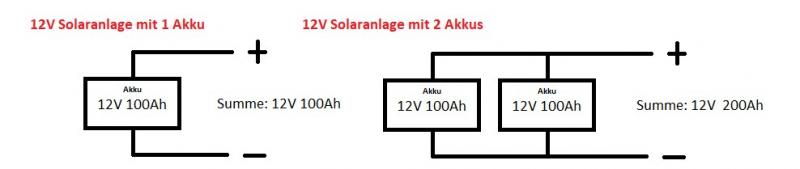

12V Solar Anlage Schaltung Zwei mögliche Schaltung für das 12V Solaranlage - System. Gegenüber 24V, 36V oder 48V werden nur mindestens 1 Akku benötigt. © Wohnen-Heimwerken.de

12V Solar Anlage Schaltung
Zwei mögliche Schaltung für das 12V Solaranlage - System. Gegenüber 24V, 36V oder 48V werden nur mindestens 1 Akku benötigt.

Bild(er) von Amazon.de / Werbung
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks.
Mehr ansehen


Vorteile der 12V Solaranlage:
  • Viele Geräte für 12V System
  • einfach und kostengünstige Anschaffung
  • lediglich min. 1 Kfz.- / Solarakku benötigt
Nachteile des 12V Solaranlage:
  • Hohe Verluste bei längeren Übertragungswegen
  • Dickere Kabel benötigt

Das 24V Insel-Solaranlage System

Und auch bei 24V stehen noch einige geeignete Geräte zur Verfügung. Es werden aber mindestens zwei Akkus benötigt.
Das 24V System eignet sich am ehesten für einen stärkeren 230V Wechselrichter.

24V Solar Anlage Schaltung Die 24V Solaranlage benötigt doppelt so viele Akkus wie beim 12V System. © Wohnen-Heimwerken.de

24V Solar Anlage Schaltung
Die 24V Solaranlage benötigt doppelt so viele Akkus wie beim 12V System.

Bild(er) von Amazon.de / Werbung
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks.
Mehr ansehen


Reihenschaltung von Batterien:
Der Pluspol der einen Batterie, an den Minuspol der anderen. Die beiden offenen Enden sind das 24V Plus/Minus.

Vorteile der 24V Solaranlage:
  • Einige Geräte für 24V System
  • einfach und kostengünstige Anschaffung
  • min. 2 Kfz.- / Solarakku (je 12V) benötigt
Nachteile des 24V Solaranlage:
  • Noch immer recht hohe Verluste bei längeren Übertragungswegen
  • Recht dicke Kabel benötigt
Bild(er) von Amazon.de / Werbung
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks.
Mehr ansehen


Das 48V Insel-Solaranlage System

Für das 48V System sind mir keine direkten Verbraucher bekannt. Außer spontan E-Bike Akkus mit 48V.
Es eignet sich eher zur Verwendung mit 230V Wechselrichter. Die Verluste über Kabel sind geringer und können deutlich dünner ausfallen als bei dem 12V oder 24V System.
Der Aufwand mit 12V Akkus ist hingegen schon erheblicher. Es werden viermal so viele Akkus wie beim 12V System benötigt.
Beachte: nur gleiche Akkus mit gleicher Kapazität, Lebenszeit und Zustand zu nutzen! Ein defekter Akku kann alle anderen in die Knie zwingen. Ggf. müssen auch mehrere Laderegler genutzt werden.

48V Akku-Schaltung Gegnüber des 12V Systems werden vier mal so viele Akkus benötigt. Für dieses 48V System stehen kaum direkte Verbraucher zur Verfügung, ist noch am kostengünstigsten und ideal, wenn man mit Welchselrichter arbeiten und die Leitungsquerschnitte gering halten möchte. © Wohnen-Heimwerken.de

48V Akku-Schaltung
Gegnüber des 12V Systems werden vier mal so viele Akkus benötigt. Für dieses 48V System stehen kaum direkte Verbraucher zur Verfügung, ist noch am kostengünstigsten und ideal, wenn man mit Welchselrichter arbeiten und die Leitungsquerschnitte gering halten möchte.

Vorteile der 48V Solaranlage:
  • Kostengünstig, da die Technik dafür recht günstig ist
  • Ideal für Wechselrichter-Nutzung
  • Leitungsquerschnitte geringer als bei den anderen oben genannten Solaranlagen
Nachteile des 48V Solaranlage:
  • Womöglich keine direkten Verbraucher nutzbar
  • Reihenschaltung von mind. Vier 12V Akkus
  • Akkus sollten hin und wieder überwacht werden, um bei einem Ausfall die restlichen zu schützen
Bild(er) von Amazon.de / Werbung
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks.
Mehr ansehen


Laderegler Angaben

Jeder Laderegler hat verschiedene technische Spezifikationen, was du damit maximal machen kannst. Die meisten günstigen sind für 12V, 24V und 48V ausgelegt. Für 36V, was recht unüblich ist, sind nur einige der günstigen geeignet.
Ebenfalls sind die weiteren beiden Angaben wichtig. Die maximale Ausgabe-Leistung in Ampere, sowie die maximale Spannung der Solarmodul. Dazu gab es einen umfangreichen Beitrag, um den richtigen Laderegler für die Photovoltaikanlage zu finden.

Laderegler defekt? Sicherung tauschen.. Viele Geräte, die defekt scheinen, sind mit ein paar Cent für Bauteile und einem Lötkolben schnell wieder repariert. Das spart Geld und Frust. © Wohnen-Heimwerken.de

Laderegler defekt? Sicherung tauschen..
Viele Geräte, die defekt scheinen, sind mit ein paar Cent für Bauteile und einem Lötkolben schnell wieder repariert. Das spart Geld und Frust.

Bild(er) von Amazon.de / Werbung
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks.
Mehr ansehen


Bei den günstigen China-Ladereglern stehen die Angaben oft nicht direkt auf dem Laderegler. Wenn dann in der Bedienungsanleitung - die oft aber nicht mitgeliefert oder als PDF-Dokument übers Internet heruntergeladen werden kann. Bei Amazon sind aber bei allen mir bekannten günstigen Ladereglern die Angaben ordentlich auf der Amazon-Produktseite aufgelistet.

Nun bist du dran!

Welche Spannung nutzt du und warum? Oder benötigst du mehr Informationen? Hinterlasse einen Kommentar unter diesem Artikel.
