Das Thema Solar und Solaranlage ist umfangreich. In jedem Teilbereich gibt es unterschiedliche Systeme und verfahren. Viele gestellte Fragen rund um Solar werden in diesen Beitrag beantwortet.

Inhaltsverzeichnis:

Solar Themensammlung:
Hier gibt es bereits ein umfangreiches Themenarchiv zur Solaranlage. Vor allem geht es dabei um das Solaranlage selber bauen.

Was ist eine Solaranlage?

Der Begriff Solaranlage ist ein Sammelbegriff. Meist ist eine Photovoltaik-Anlage gemeint, die aus Sonnenenergie elektrische Energie durch Solarmodule umwandelt.
Unter den Begriff Solaranlage fallen auch Solarkollektoren / Sonnenkollektoren / Vakuumröhrenkollektoren: Wasser wird durch Sonne erhitzt, z.b. als VorwĂ€rmung des Brauchwassers oder fĂŒr den Pool.

Was ist eine Insel-Solaranlage?

Im Grunde gibt es zwei verschiedene Systeme fĂŒr Photovoltaikanlagen.

Insel-Solaranlage:
Strom wird erzeugt und zumeist in Akkus gespeichert. Der erzeugte Strom wird direkt verbraucht und ist unabhĂ€ngig vom Netzstrom. Eine Insel-Solaranlage ist daher der moderne Begriff fĂŒr den Eigenverbrauch ohne Netzeinspeisung.
Um dieses System bewegen sich die meisten Themen auf Wohnen-Heimwerken.de. Siehe Insel-Solaranlage.
Dabei ist die Insel-Solaranlage unabhÀngig davon, wie viel Strom produziert oder mit wie viel Volt gearbeitet wird. Ebenfalls kann ins Hausnetz eingespeist werden. Beachte hierbei, dass der passende StromzÀhler verbaut ist. Ggf. bei deinem Stromanbieter nachfragen.
230V können auch bei Insel-Solaranlagen mittels Wechselrichter genutzt werden. Ebenfalls gibt es Wechselrichter bzw. Netzweichen. So wird Netzstrom bezogen, wenn die Solarleistung (und/oder Akkus) nicht ausreicht.

Netzeinspeisung:
Anders als im Inselbetrieb, wird mittels passendem Einspeise-Wechselrichtern ins Stromnetz eingespeist. Der Betreiber erhĂ€lt fĂŒr jeden erzeugten Kilowatt ein paar Cent.
Informiere dich dazu genauer bitte auf anderen Webseiten. Dies ist auf unserer Seite eher ein Randthema. Dazu kennen sich andere viel besser aus.

Wie groß sollte meine Solaranlage sein?

Je nachdem wofĂŒr du deine Anlage benötigst, kannst du ganz einfach berechnen wie groß diese sein muss. Um den Strombedarf zu ermitteln, kannst du entweder deinen StromzĂ€hler ablesen, oder ein kleines StrommessgerĂ€t fĂŒr die Steckdose kaufen. Letzteres wird zwischen Verbraucher und Steckdose gesteckt und zeigt dir den tatsĂ€chlichen Verbrauch an. Ebenfalls kannst du das fĂŒr einen lĂ€ngeren Zeitraum ermitteln lassen.
Bild(er) von Amazon.de / Werbung
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks.
Mehr ansehen


Einen umfangreichen Beitrag, wie groß die Anlage sein sollte, gab es bereits.
Solarmodul-Leistung anhand des tÀglichen Strombedarfs berechnen

Kurzer Rechenweg:
Über das Jahr gesehen gibt es tĂ€glich etwa 4,5h Sonne (Deutschland Mittel). Wenn dein Tagesbedarf 2,5kWh sind, so rechnest du:
2500Wh : 4,5h = 556W
Soviel Modulleistung wĂŒrdest du also mindestens brauchen. Aber,...
Einbeziehen musst du lĂ€ngere Dunkelphasen / graue Tage, vor allem von Dezember bis Februar. Ebenso, dass die Modulleistung nach einigen Jahren sinkt und das laden der Akkubank oder das umformen ĂŒber den Wechselrichter selbst Energie benötigt. Hinzu kommen Leitungsverluste und Selbstentladung, heiße Solarmodule, Schattenwurf, Laub, Dreck oder Schnee auf Solarmodulen. Eine Überdimensionierung der Anlage hilft dann bei den katastrophalen Tagen, produziert aber auch unnötigen Überschuss im Sommer.

Wie kann ich 230 Volt Wechselspannung nutzen?

Recht unabhĂ€ngig der Eingangsspannung der Akkus / Solarmodule, kannst du 230V mittels Wechselrichter nutzen. Diese kleinen GerĂ€te wandeln z.b. 48V Gleichspannung in 230V Wechselspannung um, sodass normale HaushaltsgerĂ€te darĂŒber betrieben werden können.
Es gibt eine schier unendliche Auswahl an teuren und billigen Wechselrichtern. Das meiste kommt aus China und ist zwar billig, aber nicht immer auch schlecht. Die Chinesen sind meiner Meinung nach deutlich weiter, da es - so wie ich das mitbekomme - eher "mĂŒsste funktionieren / ausreichen" das Motto ist. Ganz anders als in Deutschland, wo viele Wasserköpfe und GroßraumbĂŒros die GerĂ€te extrem teuer, aber nicht unbedingt so viel besser machen. Ich verwende nur Solarzeugs aus China und es funktioniert bisher problemlos und ohne AusfĂ€lle (habe 3 Insel-Solaranlagen, die grĂ¶ĂŸte mit 5x90 Watt Solarmodulen).

Einen eigenen Artikel zum Thema Wechselrichter und wie er in die Solaranlage integriert wird, gibts hier: HaushaltsgerÀte mit 230V Wechselspannung an der eigenen Solaranlage nutzen

Die grĂ¶ĂŸten Unterschiede bestehen in Eingangsspannung und maximale Ausgangsleistung in Watt, die den Preis eines solchen GerĂ€tes deutlich hoch drĂŒcken können. Dann gibt es aber auch noch den Unterschied, wie die Wechselspannung auf dem Oszilloskop aussieht. Ein Rechtecksignal oder eine Sinuswelle. Manche GerĂ€te können nicht mit dem Rechtecksignal umgehen, dabei sind diese GerĂ€te deutlich gĂŒnstiger. Dazu im nĂ€chsten Abschnitt mehr.

Wechselspannung: Unterschied reiner Sinuswelle und Rechtecksignal bzw. der modifizierten Sinuswelle

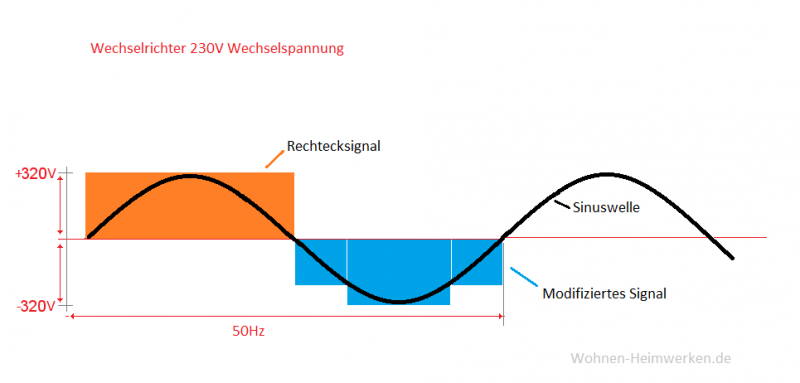

Dazu habe ich ein einfaches Bild gezeichnet, was dir die Signale fĂŒr die 230V Wechselspannung mit 50 Hz aufzeigen soll.

230V Wechselspannung: Signale fĂŒr Sinus, modifiziert.. Die Wechselspannung mit 230V und 50 Hz hat eigentlich eine Sinuswelle. Wechselrichter können unterschiedliche Signale erzeugen, die nicht fĂŒr jedes GerĂ€t dann funktionieren. © Wohnen-Heimwerken.de

230V Wechselspannung: Signale fĂŒr Sinus, modifiziert..
Die Wechselspannung mit 230V und 50 Hz hat eigentlich eine Sinuswelle. Wechselrichter können unterschiedliche Signale erzeugen, die nicht fĂŒr jedes GerĂ€t dann funktionieren.

In der Frage darĂŒber, habe ich bereits etwas zu den Wechselrichtern gesagt. Bemerken möchte ich, das nicht jedes elektrische GerĂ€t mit dem modifizierten Sinus-Signal arbeiten kann.
Zwar funktionieren die alten Röhrenfernseher und BĂŒrstenmotoren mit dem modifizierten Signal, aber sobald mit komplexer Elektronik gearbeitet wird, die einen Thyristor oder Silizium Gleichrichter beinhalten, funktioniert es nicht. Bspw. funktionieren die meisten Waschmaschinen, PC-Drucker, Digitaluhren mit Radio und auch einige BatterieladegerĂ€te nicht mit modifiziertem Sinus-Signal.
Ebenfalls deutet ein brummen von Netzteilen oft darauf hin, dass es nicht mit dem Rechteck- oder modifizierten Sinuswelle zurecht kommt. Schaltregler könnten dadurch auch zerstört werden.

Du kannst dir natĂŒrlich solch ein gĂŒnstiges GerĂ€t zum testen anschaffen und dort einsetzen, wo es geht. Oder hier nicht sparen und einen ordentlichen Wechselrichter mit reiner Sinuswelle kaufen.

Bild(er) von Amazon.de / Werbung
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks.
Mehr ansehen


Welche Spannung soll ich nutzen? 12V, 24V, 48V oder mehr?

Diese Frage wurde als Artikel bereits beantwortet: 12V, 24, 36V oder 48V? FĂŒr welche Spannung ist fĂŒr meine Insel-Solaranlage ideal?

Wie schalte ich Solarmodule miteinander zusammen / Reihenschaltung, Parallelschaltung, String

Jedes Modul hat unterschiedliche Nennspannung und es ist, gerade bei grĂ¶ĂŸeren Anlagen, ein Verbund aus Reihen- und Parallelschaltung notwendig, um die gewĂŒnschte Spannung zu erzielen. Dank moderner Laderegler kommt es nicht mehr auf ein paar Volt an. Trotzdem ist die Maximalspannung und StromstĂ€rke bei allen Ladereglern gedeckelt.
FĂŒr die Schaltung mehrer Module gab es bereits einen ausfĂŒhrlichen Artikel: Reihenschaltung und Parallelschaltung.
Es ist hingegen möglich, mehrere Laderegler und Wechselrichter zu nutzen.
Wichtig ist, möglichst gleiche Module bzw. Module gleicher Spannung und StromstÀrke miteinander zu verbinden. In der Reihenschaltung (String / Serienschaltung) werden die Spannungen addiert, StromstÀrke bleibt gleich. Ein Modul mit anderer Stromabgabe belastet alle anderen der Reihenschaltung negativ. Bei der Parallelschaltung werden die StromstÀrken addiert und die Spannung bleib gleich. Bei Verschattung oder Modulen mit weniger StromstÀrke, zieht es die anderen Module negativ mit.

Wie kann ich mehrere Laderegler nutzen?

Hast du mehr als eine DachflĂ€che bzw. ĂŒbersteigt die Leistung der Module die maximale Leistung des Ladereglers? Du kannst einfach mehrere Laderegler nutzen und dabei einen gemeinsamen Akku oder Wechselrichter betreiben. Wie das geht zeigt dieses Thema: Mehrere Laderegler, ein Akku.

Benötige ich Dioden / Bypassdioden bei Verschaltung mehrerer Solarmodule?

Sperrdioden oder Bypassdioden in einem Strang werden bei modernen Solarmodulen nicht benötigt, da diese bereits eingebaut sind. Bei kleinen Zellen oder Modulen, muss das jedoch nicht der Fall sein. Kleine Bastel-Solarzellen können auch Strom ziehen, wenn keine Sperrdiode genutzt wird.
Eine Sperrdiode benötigt die richtige Dimension: Maximale Spannung und StromstÀrke werden bei allen Dioden angegeben.
Die in Reihe geschalteten Module können hingegen durch Abschattung einen Teil der Spannung nicht mehr liefern, was ggf. zu Problem beim laden der Akkus fĂŒhren kann. Hier nĂŒtzen auch Bypass-Dioden nichts. Je nach Anwendungsort sollten Abschattungen von Baumen und GebĂ€uden einkalkuliert werden.

Lesetipp: Bypass Dioden und die Reihenschaltung Photovoltaikmodule

Solarmodul: Bypass-Dioden Schaltplan Zum Schutz der Solarmodule bei Abschattung in der Reihenschaltung eine Bypass-Diode nutzen © Wohnen-Heimwerken.de

Solarmodul: Bypass-Dioden Schaltplan
Zum Schutz der Solarmodule bei Abschattung in der Reihenschaltung eine Bypass-Diode nutzen

Bei in Reihe geschalteten Modulen fließt Strom durch ein abgeschattetes Modulen hindurch. Dies könnte das Solarmodul beschĂ€digen und nennt sich Hotspot (Aufheizung). Solche Solarmodule können sich verfĂ€rben und auch brennen. Hier empfiehlt es sich, Bypass Dioden zu nutzen. Diese sind nicht teuer und gewĂ€hren ein Schutz der deutlich teuren Solarmodule. In vielen Markenmodulen sind diese auf der RĂŒckseite im Anschlusskasten bereits integriert. Bypass-Dioden innerhalb eines Solarmoduls sind ebenfalls vom Hersteller meist bereits integriert, damit das Solarmodul bei Teilverschattung noch etwas Leistung bringt.

Bild(er) von Amazon.de / Werbung
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks.
Mehr ansehen


Bypass Dioden: Photovoltaikmodule in Serienschaltung Die Diode wird meist im Anschlusskasten hinten am Solarmodul integriert. So können Module ohne zusĂ€tzliche Bauteile einfach in Reihe gesteckt werden. © Wohnen-Heimwerken.de

Bypass Dioden: Photovoltaikmodule in Serienschaltung
Die Diode wird meist im Anschlusskasten hinten am Solarmodul integriert. So können Module ohne zusÀtzliche Bauteile einfach in Reihe gesteckt werden.

Wo ist der Unterschied der Solarmodule: DĂŒnnschicht, Polykristallin und Monokristallin?

Es gibt viele verschiedene Solarmodultypen. Diese unterscheiden sich nicht nur in der Herstellung, sondern auch beim Anwendungsbedarf. Die folgenen drei Typen habe ich getestet und sind in meinen Solaranlagen eingebaut. Vor allem kann man bei der Standortwahl schon abschÀtzen, welcher Modultyp hier am ehesten geeignet ist. Damit man maximal Energie aus der Sonne bekommt.



DĂŒnnschicht Solarmodul:
Die Ă€ltesten und wohl am verbreitetsten Solarzellen stellen die DĂŒnnschichtmodule dar. Sicher hast du auch einige daheim: Gartenlampen, Taschenrechner, Uhren (mit Solar), Taschenlampen, Mini-Radios usw. Bereits in den 1970er Jahren wurden diese Module verwendet und auch heute trifft man diese, durch die gute LangzeitstabilitĂ€t, in Photovoltaik-Anlagen.

Die Vorteile der DĂŒnnschicht-Zellen:
  • arbeiten auch bei bedecktem Himmel
  • sind Temperaturstabiler - gute Leistung auch bei aufgeheiztem Solarmodul
  • kostengĂŒnstig und einfache Herstellung
Bild(er) von Amazon.de / Werbung
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks.
Mehr ansehen


Polykristalline Solarmodule:
Im PV-Bereich die wohl am hÀufigst genutzte Zellentechnologie. Zwar ist die Herstellung aufwendig, jedoch nicht so aufwendig wie Monokristalline Zellen. Die Preise liegen daher in einem guten Mittel.

Vorteile Polykristalliner Solarmodule:
  • kostengĂŒnstiger und etwas einfachere Herstellung als Monokristallin
  • erzeugen auch bei bedecktem Himmel noch gut Strom - nicht so gut wie DĂŒnnschicht, aber mehr als Monokristallin
Bild(er) von Amazon.de / Werbung
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks.
Mehr ansehen


Monokristalline Solarmodule:
Eigentlich ist das Monokristalline Solarmodul mein Sommer-Liebling. Bei direkter Sonnenstrahlung bietet diese Technologie den höchsten Ertrag auf wenig FlĂ€che. Die Ausbeute bei bedecktem Himmel ist zwar nicht schlecht, aber schlechter als Polykristallin oder DĂŒnnschicht. Auch ist das Herstellungsverfahren sehr aufwendig und teuer, was sich im Preis widerspiegelt.

Vorteile Monokristalliner Solarmodule:
  • Bester Stromlieferant bei direkter Sonnenstrahlung
Bild(er) von Amazon.de / Werbung
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks.
Mehr ansehen


Weitere Module?
NatĂŒrlich gibt es noch ein paar Ausenseiter unter den Solarzellen-Technologien. Neu im kommen sind Mehrschichtmodule, von denen ich spĂ€ter mehr berichten werde. Aktuell sind diese zu teuer und nur vereinzelt zu bekommen.

Was bedeuten die Angaben auf Solarmodulen: Wp, Leerlaufspannung, Kurzschlussstrom usw?

Auf allen grĂ¶ĂŸeren Solarmodulen gibt es auf der RĂŒckseite verschiedene Leistungsangaben des Moduls. Die wichtigsten hier als kurze ErlĂ€uterung. Möchtest du mehr Fachwissen, schaue dich bei den vielen spezialisieren Elektronik-Webseiten um, die diese Begriffe noch umfangreicher erlĂ€utern.
  • Wp (Watt Peak): (auch: Nennleistung / Pmpp genannt)
    Die Maximalleistung, welche unter optimalen Bedingungen erreicht werden kann. In der RealitÀt ist die Maximalleistung oft viel geringer, als unter Laborbedingungen (25 Grad Celsius, senkrechter Lichteinfall etc). Auch im Datenblatt Maximum Power Point (MPP) genannt. Ein MPP Laderegler nutzt genau diesen Powerpoint z.b. zum effektiven laden des Akkus. Mit steigender Spannung sind die StromstÀrke.
  • Leerlaufspannung (Uoc):
    Ist die Spannung ohne Last (Verbraucher) bzw. wenn kein Strom fließt. Diese ist auch abhĂ€ngig von der Solarzellen Temperatur und Lichteinstrahlung. Ist diese zu gering, kann es an dem Ausfall einer Bypassdiode im Solarmodul liegen. Meist 1/3 oder 2/3 Verlust sind dafĂŒr ein typischer (Poly- und Monokristallinen Module) Indiz.
    Die tatsĂ€chliche Spannung zum laden von Akkus ist geringer, da Strom (Ampere) fließen muss.
  • Kurzschlussstrom (Isc):
    Durch ein Amperemeter, direkt an den Polen des Solarmoduls in Reihe geschaltet, lÀsst den Kurzschlussstrom ermitteln. Dieser ist höher, als der real im Betrieb befindliche Strom, da bei Kurzschluss die Spannung 0 betrÀgt.
Verwende bitte einen geeigneten Laderegler oder DCDC Wandler (z.b. Automatik DCDC) zum laden von Akkus. Die fĂŒr Solar geeigneten Laderegler nutzen das Solarmodul möglichst optimal. Dazu mehr unter dem nachfolgendem Punkt MPPT und PWM Laderegler.

Wo liegt der Unterschied der Laderegler MPPT und PWM?

FĂŒr Solaranlagen gibt es die Laderegler-Technik MPPT (MPP) und PWM. Beide Systeme unterscheiden sich auch deutlich vom Preis und ihrer EffektivitĂ€t. Der teurere und effektivere MPPT Laderegler ist empfehlenswert, wenn die Modulspannung sich deutlich von der Akku-Ladespannung unterscheidet. FĂŒr ein 22V (Leerlaufspannung) Modul ist ein gĂŒnstiger PWM Laderegler meiner Meinung nach (noch) ausreichend. Aber schauen wir uns an, was die beiden Systeme unterscheidet.

PWM Laderegler:
PWM steht fĂŒr Pulsweitenmodulation. Der Eingang der Solarmodule werden direkt mit er Batterie verbunden. Die Spannung ĂŒber der Batterie wird sozusagen abgeschnitten / verworfen.
Der Laderegler schaltet die Verbindung ab, sobald der Akku voll ist. Diese Akkuspannung wird mehrmals pro Sekunde, getaktet, abgefragt.
Bild(er) von Amazon.de / Werbung
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks.
Mehr ansehen


Beispiel zum PWM Laderegler:
Modulspannung 22V, StromstÀrke 1A, = 22 Watt.
Ein Akku, der 11V hat, lÀd mit 1A. Entsprechen 11 Watt.
Ein Akku, der 13V hat, lÀd mit 1A. Entsprechen 13 Watt.

MPPT Laderegler:
MPP steht fĂŒr Maximum Power Point (maximaler StĂ€rke-Punkt). Das T steht fĂŒr Tracker (Haltepunkt). Anders als beim PWM Laderegler gibt es mehr Elektronik im Regler selbst und die Spannung wird auf Akkuspannung heruntergebrochen bei Erhöhung der StromstĂ€rke.
Bild(er) von Amazon.de / Werbung
Dieser farblich gekennzeichnete Abschnitt enthält Werbelinks.
Mehr ansehen


Beispiel zum MPPT Laderegler:
Modulspannung 22V, StromstÀrke 1A, = 22 Watt.
Ein Akku, der 11V hat, lÀd mit 2 zu 1 (22V geteilt durch 11V) = 2A. Entsprechen 22 Watt.
Ein Akku, der 13V hat, lÀd mit 1,7 zu 1 (22V geteilt durch 13V) = 1,7A. Entsprechen 22 Watt.
Nach bestem Wissen und Gewissen.
Sonnige GrĂŒĂŸe, dein

Deine Meinung ist wichtig! | Kommentar verfassen

Hinterlasse deinen Kommentar. Beachte die Regeln & Nutzungsbedingungen.

Hinweis:
Du kannst erst kommentieren, wenn die Speicherung von Cookies zugelassen wurden. Die gespeicherte Cookie-Information identifiziert dich beim nÀchsten Besuch wieder und zeigt dir den Status deines Kommentars.
Nach dem zustimmen muss diese Seite neu geladen, damit das Formular zum kommentieren hier erscheint. Verwende diesen Link zum erneuten Laden dieser Seite, wenn du Cookies akzeptiert hast: Seite neu laden

Neuste Kommentare erscheinen oben. Kommentare sind Meinungen der Nutzer.
Marcus am 16.04.2020#2
Guten Morgen Dieter, vielen Dank fĂŒr dein Lob! Das freut mich und man lernt nie aus, sodass noch viele weitere Themen hinzukommen werden.

Bisher habe ich 5 Laderegler und mein Liebling ist Victron. Es ist einfach stimmig und lÀuft sorgenfrei. Zudem kann man mit dem Handy immer sehen was aktuell rein kommt und was die letzten 30 Tage an kWh gesammelt wurden.

MPPT ist genau richtig bei deiner recht hohen Modulspannung von 34V und niedriger Systemspannung von 12V.

Vielleicht hast du die beiden folgenden Themen noch nicht gelesen. Im Ersten die Vorstellung von meinem Victron. Im 2. Artikel erfĂ€hrst du noch mal, wie du den richtigen Laderegler fĂŒr dich findest. Vieles stand jedoch auch in diesem Beitrag.

- Mein Victron 75/15
- Den richtigen Laderegler finden
- Kategorie: Photovoltaik
Dieter aus Gresgen am 16.04.2020#1
Gratuliere zu diesen reichhaltigen Infos auf Deiner Seite!

Nun, ich stehe mit meinen WĂŒnschen, mangelnden Wissens trotzdem im Unwissen!

Die Situation:

In Betrieb sind 2 Balkon-Solar-Module:
- max power - pmax - 2x 335 W = 670 W
- max power - voltage - 34 V,
die mir in den Sonnen-Stunden ca. 4 KW und mehr anbieten!

Nun, etwa die HĂ€lfte der produzierten Energie geht ohne Speicher verloren! Deshalb erwarte ich einen bestellten Akku mit angegebenen 12 V / 230 A ! DafĂŒr benötige ich aber noch den passenden Laderegler! Kannst Du mir dazu einen Tipp geben? Vorab danke ich Dir herzlich! Bleib auf deiner gesundheitlich sicheren Seite! - Viel wird ĂŒbertrieben, doch wir werden ? usw. ? ich freue mich auf Deine Antwort meiner Frage: welchen MPPT Laderegler möchtest / könntest Du mir empfehlen? - Klar ist: Deine Empfehlung ist fĂŒr mich nur eine Orientierung, die Dich in keinerlei Weise verantwortlich fĂŒr MEINE eventuelle Fehlentscheidung macht! Liebe GrĂŒĂŸe von Dieter
